LINEA COMBINATA DI TAGLIO TRASVERSALE/LONGITUDINALE PER NASTRI 1.500 x 2 mm
LINEA COMBINATA DI TAGLIO TRASVERSALE/LONGITUDINALE PER NASTRI 1.500 x 2 mm
Costruttore: GRANDINI
Max larghezza nastro: 1.530 mm
Velocità : regolabile fino a 15 m/min ca.
Spessore min/max: 0,5-2,0 mm (Rm = 420 N/mm2)
Senso di marcia: Sinistra-Destra
Descrizione componenti:

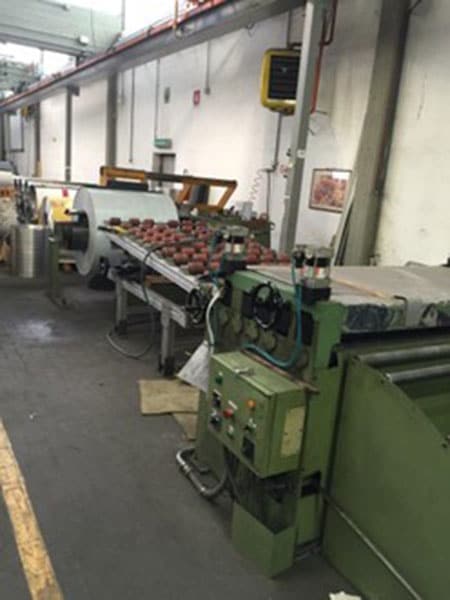

– Aspo svolgitore a sbalzo, con supporto anteriore, espansione oleodinamica,
motore elettrico AC azionato mediante trasduttore di posizione dell’ansa.
Portata: 6.000 kg
– Gruppo di raddrizzatura, completo di:
Centratore.
Pinch-roll di introduzione
Raddrizzatrice 3+ 3 rulli diam. 110 mm
Alimentatore a rulli (feeder)
Tavola di raccordo con gruppo seguente.
– Gruppo di taglio longitudinale e trasversale e completo di:
Centratore.
Pinch-roll di introduzione
Raddrizzatrice 3+ 3 rulli diam. 110 mm
Alimentatore a rulli (feeder)
Ruota metrica con encoder
Cesoia a lame circolari dotata di 4 coppie di lame.
Cesoia per taglio trasversale, a ghigliottina.

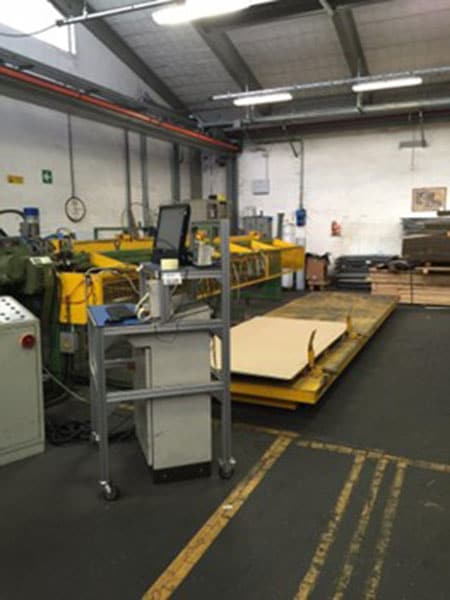

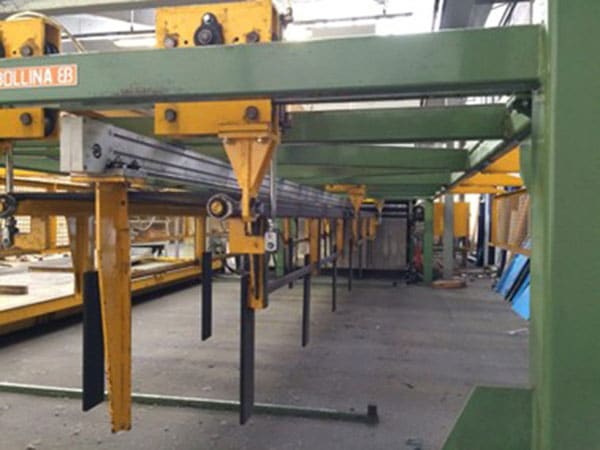

– Impilatore “Bollina” L = 4.000 mm
Di tipo a racchette mobili, azionamento automatico mediante fotocellula.
Regolazione motorizzata
Riscontro frontale motorizzato.
Carrello di supporto pacco ad estrazione laterale.
– Quadro e pulpito di comando con sistema di controllo assi ELAP CM78.
